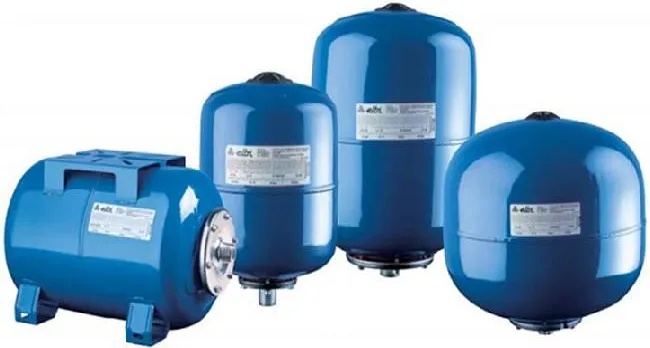

Разширителен напорен хидрофорен съд вертикален (сферичен) Elbi AS-25

• Разширителе напорен хидрофорен съд със сменяема мембрана за водоснабдителни системи, питейна вода, битово и промишлени приложения, отопление, климатизация и др.
• Материал на корпуса: Стомана, DC04 UNI EN 10130
• Материал на мембраната: EPDM, за питейна вода
• Обем: 24 л
• Макс. работно налягане: 8 bar
• Тестово налягане: 11,4 bar
• Фабрично налягане на напомпване на мембраната: 2,5 bar
• Присъединителе н размер на щуцера: 1"
• Диаметър: Ø360 mm
• Височина: 365 mm
• Работен диапазон на температурата: -10 °C ÷ 99 °C
• Тип на монтажа: Свободен
• Маркиро ка: CE
• Производител: Elbi - Италия


   Избор на хидрофорен съд за питейна вода (автоклав) със сменяема мембрана    < /p>    Общ ата формула за оразмеряване на хидрофорен съд за питейна вода (автоклав) е:   Където:

• V е общият обем на съда, в литри
• Qmax е максималният дебит на помпата или максималната консумация на инсталацията, в l/min
• Ps е абсолютното налягане на изключване на помпата в bar
• Pa е абсолютното налягане на включване помпата (начално налягане) в bar
• Pp е абсолютното налягане на на напомпване на въздуха на съда в bar
• A е броят на циклите на стартиране/изключван на помпата за един час (в случай, че този параметър е неизвестен, се предлага ориентировъчна стойност от 12÷15 цикъла)

  ВАЖНО!  Наляган то на предварително зареждане на въздуха трябва винаги да се проверява и настройва правилно по време на монтажа. Стойността му зависи от работното налягане на инсталацията. Препоръчителната стойност е 0,5 bar под налягането при стартиране на помпата Pa при помпи с постоянна скорост или 30% по-ниско налягането при стартиране на помпата Pa при използването на помпи с инвертор

Пример:  нека оразмерим хидрофорен съд за следните условия - Qmax 50 l/min - Ps 6 bar (относително) - Pa 4 bar (относително) - 12 цикли на включване/изключване на час На първо място, въз основа на налягането при стартиране на помпата можем да приемем налягането на предварително зареждане на въздуха Pp, равно на 3,5 bar (относително). Абсолютното налягане е просто относителното налягане плюс 1 бар, следователно формулата става:    Избираме най-близкия разширителен съд с по-голям обем, в случая 300 л    Избор на разширителен съд за санитарни системи     Многофу кционалните резервоари с фиксирана мембрана със защитна обвивка имат предимството, че могат да се използват както като разширителни съдове за системи за битова гореща вода, така и за отоплителни системи, следователно подходящи за поглъщане на вариации на обема, причинени от повишаването на температурата, както като компенсационни съдове в санитарните системи за студена и гореща вода.
Тази двойна употреба е възможна благодарение на защитната обвивка с патентована система за закрепване, която гарантира защита срещу корозия на вътрешната стена на резервоара и пригодност за контакт с битова питейна вода.    Слу ай 1  - при употреба като разширителен съд за поемане на разширението на водата (отопление, соларни системи, бойлери) Обща а формула за оразмеряване е:  Където:

• V е обемът на разширителния съд в литри
• V0 е обемът на течността в системата (бойлера), в литри
• kf е коефициентът на разширение на флуида при максимално допустимата температура в инсталацията (виж табл. 1)
• k0 е коефициентът на разширение на флуида при начална температура на инсталацията (виж табл. 1). Ако такава температура не е известна, приемете 10 °C
• P1 е абсолютното налягане на предварително зареждане на въздуха в bar
• P2 е абсолютното зададено налягане на предпазния клапан на инсталацията в bar. Това налягане трябва да се намали с количество, равно на разликата в хидростатичната височина между предпазния клапан и разширителния съд

  ВА ЖНО ! Налягането на предварително напомпване на въздуха трябва винаги да се проверява и настройва правилно по време на монтажа. Стойността му зависи от работното налягане на инсталацията. Италианската Raccolta R предписва налягане за предварително зареждане най-малко равно на хидростатичното налягане, действащо върху разширителния резервоар при студени условия, но във всеки случай не по-малко от 1,5 bar абсолютно (равно на 0,5 bar относително).    Кое ициент на разширение на флуиди при начална температура на инсталацията (табл. 1)     Забележки:
(1) Допуска се интерполация за междинни температурни стойности
(2) Италианската Italian Raccolta R предписва  kf - k0  да се изчислява като   независимо от съдържанието на антифриз

  Пример: нека оразмерим разширителен съд за следните условия - V0 e 500 л, Tf = 70°C,   T0 = 15 °C,   P2 = 5 bar (относително). Разширителният резервоар е на най-ниска точка в системата, а най-високата точка в инсталацията е 10 метра над нея. Предпазният клапан е на 3 метра над разширителния съд. Течността е вода с 10% антифриз   На първо място, от нивата на котите и запомняйки, че 1 bar се равнява на 10 m воден стълб, изчисляваме препоръчителна стойност от 1 bar (относителен) за налягане на предварително зареждане P1 и стойност от 4,7 bar (относително) за P2. От таблица 1 намираме, че kf и k0 са равни съответно на 2,6% и 0,43% Абсолютното налягане е относителното налягане плюс 1 bar, следователно формулата става:    Избираме разширителен резервоар с най-близък по-голям обем, например 18 л    Случай 2  - при употреба като разширителен съд за автоклави и други санитарни приложения   Общата формула за оразмеряване в този случай е:   където:

• V е общият обем на съда, в литри
• Qmax е максималният дебит на помпата или максималната консумация на инсталацията, в l/min
• Ps е абсолютното налягане на изключване на помпата в bar
• Pa е абсолютното налягане на включване помпата (начално налягане) в bar
• Pp е абсолютното налягане на на напомпване на въздуха на съда в bar
• A е броят на циклите на стартиране/изключван на помпата за един час (в случай, че този параметър е неизвестен, се предлага ориентировъчна стойност от 12÷15 цикъла)

  ВАЖНО!  Наляган то на предварително зареждане на въздуха трябва винаги да се проверява и настройва правилно по време на монтажа. Стойността му зависи от работното налягане на инсталацията. Препоръчителната стойност е 0,5 bar под налягането при стартиране на помпата Pa при помпи с постоянна скорост или 30% по-ниско налягането при стартиране на помпата Pa при използването на помпи с инвертор

Пример:  нека оразмерим хидрофорен съд за следните условия - Qmax 50 l/min - Ps = 6 bar (относително) - Pa = 4 bar (относително), до 12 допустими цикли на включване/изключване на час На първо място, въз основа на налягането при стартиране на помпата можем да приемем налягането на предварително зареждане на въздуха Pp, равно на 3,5 bar (относително). Абсолютното налягане е просто относителното налягане плюс 1 бар, следователно формулата става:    Избираме най-близкия разширителен съд с по-голям обем, в случая 300 л
  ТЕХНИЧЕСКА ДОКУМЕНТАЦИЯ             Производител:  Elbi  - Италия . Гаранционен срок:  24 месеца    Групата Elbi се състои от 3 бизнес звена, разположени в Италия и Съединените американски щати. Основният завод се намира в Лимена (Падова), Италия с обща площ от 160 000 квадратни метра.  Основана през 1965 г Elbi винаги се е отличавала със своето разнообразие от продукти в областта на термохидравликата, изграждайки с течение на времето солидна репутация и имидж на големите световни пазари.

Продукт известен още и като AS 25 CE, AS25CE, AS-25CE
